Dalam dunia skuter listrik, baterai adalah jantung dari segalanya. Secara khusus, konfigurasi baterai 36V banyak digunakan karena stabilitas dan efisiensinya. Namun, pengkabelan yang tepat sering kali merupakan langkah yang diabaikan namun penting—tidak peduli seberapa kuat baterainya, sambungan yang tidak tepat dapat menyebabkan kegagalan sistem, penurunan kinerja, dan bahkan bahaya keselamatan.
Pada artikel ini, kami akan memandu Anda melalui seluruh proses pengkabelan abaterai 36V untuk skuter listrik Anda. Dari memahami struktur dasar baterai hingga detail teknis penyambungan kabel, kami akan membahas semua yang perlu Anda ketahui untuk memastikan skuter listrik Anda berjalan dengan lancar dan aman. Mari kita mulai dengan dasar-dasarnya.
Dasar-dasar Baterai

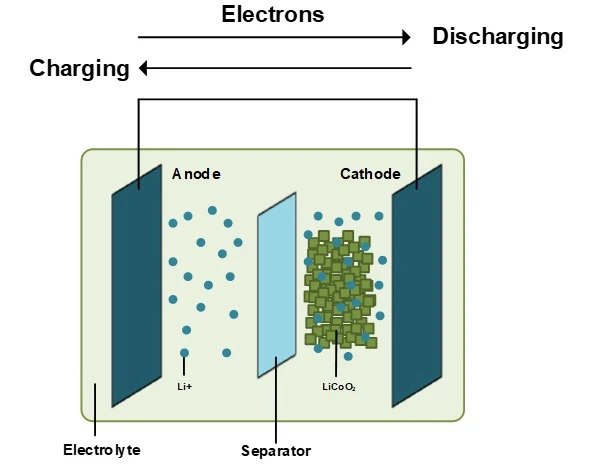

Sebelum kita mendalami perkabelan, penting untuk memahami apa yang sedang kita kerjakan. Baterai 36V bukanlah sebuah unit tunggal melainkan sebuah paket baterai yang terdiri dari beberapa sel individual. Sel-sel ini biasanya berupa baterai lithium-ion (Li-ion), meskipun baterai timbal-asam juga dapat digunakan dalam beberapa kasus. Namun, baterai Li-ion umumnya lebih disukai karena sifatnya yang ringan, masa pakai yang lama, efisiensi pengisian daya yang tinggi, dan yang terpenting, kepadatan energinya yang lebih tinggi—artinya baterai tersebut menyimpan lebih banyak daya dalam kemasan yang lebih kecil.
Paket baterai litium 36V biasanya dibuat secara seri yang menghubungkan 10 sel 3,7V individual. Mengapa 10 sel? Karena setiap sel litium-ion memiliki tegangan nominal 3,7V, dan jika 10 sel dihubungkan secara seri, tegangan totalnya menjadi 37V. Ini sedikit lebih tinggi dari 36V, tetapi ini normal, karena tegangan baterai akan turun secara bertahap menjadi sekitar 36V selama pengosongan. Kapasitas menentukan seberapa jauh skuter Anda dapat melaju dan biasanya diukur dalam amp-jam (Ah). Misalnya, baterai 10Ah berarti dapat menyuplai arus 10A selama satu jam.
Komponen penting lainnya adalah Battery Management System (BMS) yang berperan sebagai “penjaga” baterai. Ini memantau keadaan masing-masing sel untuk memastikan pengoperasian yang aman, mencegah pengisian daya yang berlebihan, pengosongan yang dalam, dan korsleting. Tanpa BMS, baterai Anda pada dasarnya seperti mobil tanpa rem-dapat mengalami masalah kapan saja.
Konfigurasi Paket Baterai
Sekarang setelah kita memahami dasar-dasarnya, mari kita lihat cara mengkonfigurasi baterai 36V. Ada dua konsep utama yang perlu dipahami di sini: sambungan seri dan sambungan paralel.
- Koneksi Seri: Ketika sel dihubungkan secara seri, tegangan bertambah, sedangkan kapasitasnya tetap sama. Misalnya, sel litium 10 3.7V yang dihubungkan secara seri akan menghasilkan output 37V, sedangkan kapasitasnya akan sama dengan satu sel individual (misalnya, 3000mAh). Ini adalah konfigurasi paling umum untuk skuter listrik 36V.
- Koneksi Paralel: Jika Anda perlu meningkatkan kapasitas baterai (untuk jangkauan yang lebih jauh), Anda akan menggunakan koneksi paralel. Pada sambungan paralel, tegangannya tetap sama, tetapi kapasitasnya bertambah. Misalnya, jika Anda memparalelkan dua paket baterai 36V, kapasitas totalnya akan berlipat ganda.
Saat mengonfigurasi paket baterai, BMS sangat penting. Peran utamanya adalah memastikan bahwa semua sel memiliki tegangan dan tingkat pengisian daya yang sama. Tanpanya, Anda berisiko melakukan pengisian daya berlebih atau pengosongan daya berlebih pada beberapa sel, yang dapat sangat mengurangi masa pakai baterai atau bahkan menciptakan kondisi berbahaya.
Selain itu, saat Anda menyambungkan unit baterai, Anda perlu mempertimbangkan pengisian daya yang seimbang. Meskipun paket baru mungkin memiliki sel yang seragam, seiring berjalannya waktu, kinerja setiap sel mungkin mulai berbeda. BMS akan melakukan "penyeimbangan" selama pengisian untuk menjaga kesehatan seluruh baterai.
Pengkabelan dan Koneksi
Sekarang setelah baterai 36V Anda dikonfigurasi, langkah selanjutnya adalah menyambungkannya dengan benar. Kabel menghubungkan baterai ke seluruh sistem kelistrikan skuter listrik, yang mencakup pengontrol, motor, dan throttle. Beberapa hal yang perlu diperhatikan saat menangani kabel:
- Memilih Kabel yang Tepat: Ukuran kabel yang Anda pilih sangat penting. Jika kabel terlalu tipis, arusnya mungkin tidak cukup, sehingga menyebabkan panas berlebih dan potensi kerusakan. Untuk sistem 36V, Anda biasanya memerlukan kabel dengan ukuran 12 AWG hingga 10 AWG, tergantung pada arus motor Anda. Semakin tinggi watt motor, semakin tebal kabel yang dibutuhkan.
- Insulasi Kawat: Pastikan untuk menggunakan kabel dengan insulasi yang tepat untuk menghindari risiko korsleting. Isolasi melindungi kabel dari elemen eksternal dan juga mencegah korsleting listrik ketika kabel menyentuh bagian logam skuter.
- Koneksi yang Benar: Salah satu langkah terpenting saat memasang kabel baterai adalah memastikan sambungannya kencang dan aman. Sambungan yang longgar dapat menyebabkan hambatan, menyebabkan pemanasan atau penurunan tegangan. Terminal cincin biasanya digunakan untuk menghubungkan terminal positif dan negatif baterai ke pengontrol dan motor, karena keduanya menyediakan koneksi yang aman dan stabil. Anda juga dapat menggunakan konektor Anderson Powerpole untuk sambungan arus tinggi karena tahan lama dan mudah dipasang.
- Hindari Hubungan Pendek: Aturan terpenting saat memasang kabel pada sistem kelistrikan apa pun adalah memeriksa ulang apakah terminal positif dan negatif terhubung dengan benar. Mengalihkan sambungan secara tidak sengaja dapat menyebabkan kerusakan parah, bahkan menyebabkan arus pendek pada seluruh sistem. Sebaiknya gunakan kabel berkode warna (merah untuk positif, hitam untuk negatif) dan label yang jelas.
- Perutean Kawat: Perutean kabel yang benar memastikan kabel tidak terkena kerusakan. Sangat penting untuk menjauhkan kabel dari bagian yang bergerak (seperti roda) atau area yang dapat menghasilkan panas. Gunakan pengikat ritsleting atau selongsong kawat untuk menjaga semuanya tetap pada tempatnya dan menghindari gesekan yang dapat menyebabkan korsleting.
Sistem Kontrol Skuter Listrik
Setelah baterai tersambung, saatnya mengintegrasikannya dengan sistem kendali skuter listrik. Sistem kendali pada dasarnya mengatur aliran listrik dari baterai ke motor dan komponen lainnya, memastikan skuter bekerja secara efisien dan aman.
Pengendali:Pengontrol adalah jantung dari sistem skuter listrik. Ia mengambil masukan dari throttle (akselerator), memprosesnya, dan kemudian mengontrol aliran listrik ke motor. Pengontrol harus kompatibel dengan motor dan baterai dalam hal peringkat tegangan dan arus. Untuk sistem 36V, pengontrol biasanya akan beroperasi pada kisaran 36V hingga 48V.
- Pencocokan Tegangan: Sangat penting bahwa peringkat tegangan pengontrol sesuai dengan tegangan baterai (dalam hal ini, 36V). Pengontrol yang tidak kompatibel dapat menyebabkan kinerja tidak efisien atau bahkan merusak pengontrol dan baterai.
- Pembatas Arus: Banyak pengontrol dilengkapi dengan pembatas arus bawaan untuk mencegah sistem kelebihan beban, melindungi baterai dan motor dari tekanan berlebihan.
Motor:Motor merupakan bagian yang sebenarnya menggerakkan skuter ke depan. Ini didukung oleh listrik yang mengalir melalui pengontrol. Untuk skuter listrik 36V, daya motor biasanya berkisar antara 250W hingga 750W, tergantung pada kecepatan dan performa yang diinginkan. Motor harus sesuai dengan voltase baterai.
- Pengkabelan ke Motor: Motor terhubung ke pengontrol melalui kabel tebal yang dapat menangani arus tinggi. Sambungan ini harus dibuat menggunakan konektor peluru atau terminal motor untuk memastikan aliran arus yang stabil dan efisien.
Mencekik:Throttle adalah antarmuka Anda dengan skuter. Ia mengontrol berapa banyak daya yang dikirim ke motor dengan menyesuaikan arus yang disuplai. Kebanyakan throttle dioperasikan dengan ibu jari atau tipe pegangan putar. Throttle mengirimkan sinyal ke pengontrol, yang kemudian menyesuaikan kecepatan motor.
- Kabel Throttle: Sambungan throttle biasanya dibuat dengan kabel yang lebih kecil, karena arus yang dibawanya jauh lebih rendah dibandingkan dengan kabel motor. Selalu pastikan kabel-kabel ini tersambung dengan benar dan throttle responsif untuk menghindari masalah berkendara.
Sistem Rem:Banyak skuter listrik modern hadir dengan pengereman regeneratif. Fitur ini menggunakan motor untuk memperlambat skuter dan mengubah sebagian energi tersebut kembali menjadi baterai. Pegangan atau tuas rem dihubungkan ke pengontrol, dan sinyal pengereman dikirim ke pengontrol untuk memperlambat motor.
Tindakan Keamanan
Saat bekerja dengan sistem kelistrikan, keselamatan adalah yang terpenting. Pengkabelan, pemasangan, dan pemeliharaan baterai dan komponen listrik yang tepat dapat mencegah sebagian besar potensi bahaya.
- Perlindungan Arus Lebih: Salah satu hal pertama yang harus Anda miliki adalah perlindungan arus lebih. Hal ini biasanya dicapai dengan sekering atau pemutus arus antara baterai dan pengontrol. Sekering dirancang untuk memutus sirkuit jika arus melebihi tingkat aman, mencegah potensi panas berlebih atau bahaya kebakaran. Pastikan untuk menggunakan sekring dengan nilai sedikit lebih tinggi dari arus maksimum yang diharapkan dari sistem.
- Perlindungan Tegangan Lebih dan Tegangan Rendah: Sistem Manajemen Baterai (BMS) sangat penting untuk mencegah pengisian daya baterai yang berlebihan dan kekurangan daya. Perlindungan tegangan berlebih mencegah baterai terisi melebihi tegangan amannya, sedangkan perlindungan tegangan rendah memastikan baterai tidak terisi daya di bawah tingkat yang dapat menyebabkan kerusakan. Kebanyakan BMS memiliki alarm internal atau sakelar pemutus yang aktif jika baterai melebihi atau turun di bawah level tegangan aman.
- Perlindungan Sirkuit Pendek: BMS dan pengontrol juga harus memiliki perlindungan sirkuit pendek. Jika salah satu kabel atau komponen mengalami korsleting secara tidak sengaja, sistem akan memutus aliran listrik untuk mencegah kerusakan lebih lanjut. Selalu periksa kabel dari kemungkinan keausan atau kerusakan, terutama setelah penggunaan jangka panjang, dan segera ganti kabel yang rusak.
- Pembuangan Panas: Baterai dan sistem pengontrol menghasilkan panas saat digunakan, jadi penting untuk memastikan ventilasi yang baik untuk pembuangan panas. Baik pengontrol maupun baterai harus ditempatkan di tempat yang berventilasi, dan berhati-hatilah untuk tidak menempatkannya di tempat yang dapat menimbulkan panas (misalnya di dekat motor atau di bawah sinar matahari langsung).
- Tahan Air: Karena skuter listrik sering digunakan di luar ruangan, penting untuk memastikan bahwa baterai, pengontrol, dan kabel terlindung dari air dan debu. Peringkat IP komponen listrik Anda penting. Misalnya, paket baterai harus memiliki setidaknya peringkat IP65, yang memastikan baterai terlindung dari cipratan air dan debu.
- Isolasi yang Tepat: Pastikan semua kabel diisolasi dengan benar untuk mencegah kontak yang tidak disengaja dengan bagian logam yang dapat menyebabkan korsleting. Kabel berinsulasi membantu melindungi sistem kelistrikan dan memastikan umur komponen yang panjang.
Kesimpulan:
Memasang kabel baterai 36V untuk skuter listrik adalah proses yang mudah jika Anda meluangkan waktu untuk memahami dasar-dasar sistem dan mengikuti protokol keselamatan yang tepat. Memastikan Anda menggunakan kabel, konektor, dan mengikuti pedoman keselamatan yang tepat akan memungkinkan skuter Anda berjalan dengan lancar dan aman selama bertahun-tahun yang akan datang.
Di General Electronics Technology Co., Ltd., kami memahami pentingnya sistem tenaga yang andal untuk skuter listrik. Sebagai pemimpin di bidang manufaktur baterai lithium, kami menawarkan paket baterai 36V berkualitas tinggi dan tahan lama yang sempurna untuk kebutuhan skuter listrik Anda. Dengan lebih dari 180 karyawan dan pengalaman lebih dari 15 tahun, kami menyediakan akses langsung ke sel baterai tingkat atas, BMS, dan layanan perakitan lengkap. Baik Anda sedang membuat skuter sendiri atau membutuhkan solusi siap pakai, kami siap membantu.
Hubungi kami hari ini untuk mendiskusikan bagaimana kami dapat memberi daya pada skuter listrik Anda dengan baterai 36V terbaik yang tersedia di pasaran! (sales@gebattery.co)
Panduan Praktis
Sekarang setelah Anda memahami dasar-dasarnya dan telah memasang kabel baterai 36V dengan benar, sekarang saatnya untuk panduan langkah demi langkah untuk memastikan semuanya berfungsi dengan baik. Berikut rincian sederhana tentang apa yang harus Anda lakukan saat memasang dan menguji baterai pada skuter listrik Anda:
Periksa Tegangan Baterai: Sebelum Anda mulai menyambungkan apa pun, selalu periksa tegangan baterai menggunakan multimeter. Ini membantu memastikan baterai Anda berada dalam kisaran yang benar (sekitar 36V untuk sistem 36V). Tegangan yang lebih rendah dari yang diharapkan dapat menunjukkan adanya masalah pada baterai atau daya baterai kurang.
Pasang Baterai: Pasang baterai dengan aman ke rangka skuter atau tempat baterai. Pastikan baterai terlindungi dengan baik dan tidak terkena getaran yang tidak perlu yang dapat menyebabkan kerusakan. Gunakan tali atau braket yang kokoh untuk menahannya.
Hubungkan Kabel: Mulailah dengan menghubungkan terminal positif (+) baterai ke terminal positif pengontrol, dan demikian pula, terminal negatif (-) ke terminal negatif pengontrol. Periksa kembali polaritasnya karena kesalahan ini dapat merusak pengontrol, motor, dan baterai. Untuk motor, sambungkan kabel motor ke terminal keluaran pengontrol.
Koneksi Throttle dan Rem: Jika skuter Anda menggunakan throttle twist atau throttle jempol, sambungkan kabel yang sesuai ke terminal input throttle pengontrol. Demikian pula, sambungkan sistem rem ke pengontrol jika pengereman regeneratif digunakan. Pastikan semua konektor terpasang dengan benar.
Pemeriksaan Sekring dan Keamanan: Pasang sekring antara baterai dan pengontrol, terutama jika skuter Anda tidak dilengkapi pelindung arus lebih bawaan. Sekering ini akan bertindak sebagai garis pertahanan terakhir jika terjadi kelebihan beban atau korsleting. Pastikan semua kabel dirutekan dengan aman, jauh dari bagian yang bergerak atau ujung yang tajam.
Nyalakan dan Uji: Nyalakan skuter dan uji respons throttle. Motor akan berputar dengan lancar saat Anda memutar throttle. Uji rem untuk memastikan semuanya berfungsi dengan benar. Jika ada yang terasa mati, segera matikan listrik dan periksa semua sambungan.
Periksa Panas: Setelah menjalankan skuter dalam jarak dekat, periksa suhu baterai, pengontrol, dan kabel. Semuanya harus tetap dingin saat disentuh. Jika ada yang menjadi panas, matikan skuter dan periksa sambungannya. Komponen yang panas dapat mengindikasikan korsleting, sambungan yang buruk, atau ukuran kabel yang salah.
Peraturan dan Standar Terkait
Saat menangani baterai skuter listrik, terutama saat merakit atau memodifikasi sistem Anda sendiri, penting untuk mematuhi standar dan peraturan tertentu untuk memastikan keamanan dan kualitas. Berikut adalah beberapa pedoman utama:
- IEC 62133: Ini adalah standar internasional untuk persyaratan keselamatan sel dan baterai sekunder portabel yang disegel. Panduan ini menguraikan prosedur pengujian dan tindakan pencegahan keselamatan untuk baterai litium-ion dan jenis baterai lainnya. Mematuhi standar ini memastikan baterai Anda aman digunakan.
- UL 2271: Untuk baterai yang digunakan pada kendaraan listrik ringan, termasuk skuter listrik, UL 2271 adalah standar yang menyatakan keamanan baterai lithium-ion. Standar ini mencakup masalah-masalah seperti pengisian daya berlebih, perlindungan arus pendek, dan ketahanan terhadap api, sehingga sangat penting untuk dipenuhi oleh produsen baterai.
- RoHS (Pembatasan Zat Berbahaya): Kepatuhan RoHS memastikan bahwa baterai dan komponen listrik tidak mengandung bahan berbahaya seperti timbal, merkuri, dan kadmium, yang dapat menimbulkan risiko lingkungan dan kesehatan. Semua komponen sistem baterai harus memenuhi standar RoHS.
- Sertifikasi CE: Jika Anda menjual atau menggunakan komponen skuter listrik di pasar Eropa, baterai dan pengontrolnya harus bersertifikat CE. Sertifikasi ini memastikan bahwa produk tersebut memenuhi persyaratan kesehatan, keselamatan, dan lingkungan Uni Eropa.
- Peringkat IP (Perlindungan Masuknya Air): Jika skuter listrik Anda akan digunakan dalam kondisi basah, carilah peringkat IP yang tinggi untuk baterai dan pengontrol Anda (misalnya, IP65 atau IP67). Artinya, komponen terlindungi dari debu dan air, sehingga mencegah kerusakan sistem kelistrikan akibat kondisi luar ruangan.
Pikiran Terakhir:
Memasang kabel baterai 36V untuk skuter listrik Anda adalah keterampilan penting yang memastikan skuter Anda beroperasi secara efisien dan aman. Dengan mengikuti langkah-langkah yang diuraikan di atas, mulai dari memilih kabel yang tepat hingga memastikan sambungan yang tepat, Anda dapat memastikan skuter Anda bekerja dengan baik. Selalu ikuti protokol keselamatan yang disarankan, periksa panas berlebih, dan pastikan kabel Anda memenuhi standar yang diperlukan untuk menghindari potensi masalah.
