Saat memasang kabel baterai 24V untuk skuter listrik, banyak pemula mungkin menganggap tugasnya rumit dan menakutkan. Namun kenyataannya, setelah Anda memahami prinsip dasar dan mengikuti metode yang benar, prosesnya tidak sesulit kelihatannya. Sistem baterai 24V, seperti namanya, menyediakan daya 24 volt, yang merupakan konfigurasi standar untuk banyak skuter listrik ringan dan kendaraan listrik kecil. Baterai ini biasanya berjenis lithium atau timbal-asam, keduanya mampu memberikan daya yang cukup untuk skuter listrik, menjadikannya ideal untuk perjalanan sehari-hari atau perjalanan akhir pekan.
Anda mungkin bertanya-tanya, mengapa memilih baterai 24V dibandingkan opsi tegangan lebih tinggi? Sederhananya, baterai 24V memberikan keseimbangan antara menyediakan daya yang cukup sekaligus menjaga bobot tetap rendah, yang sempurna untuk skuter listrik ringan. Bagian berikut akan menjelaskan secara rinci tentang cara memilih baterai yang tepat, langkah-langkah pengkabelan, dan pertimbangan penting untuk memastikan Anda berhasil menyelesaikan proses pengkabelan baterai.
Bahan yang Dibutuhkan
Sebelum Anda mulai memasang kabel, penting untuk memastikan bahwa Anda memiliki semua alat dan bahan yang diperlukan. Di bawah ini adalah daftar komponen dasar yang Anda perlukan untuk menyambungkan baterai 24V untuk skuter listrik Anda:
- Baterai 24V: Komponen paling penting. Biasanya, Anda akan menemukan dua jenis baterai: lithium dan timbal-asam. Baterai lithium menjadi semakin populer karena kepadatan energinya yang lebih tinggi dan masa pakai yang lebih lama, menjadikannya pilihan utama untuk skuter listrik.
- Sistem Manajemen Baterai (BMS): BMS adalah "otak" dari sistem baterai. Ini memantau kesehatan baterai, mencegah pengisian daya yang berlebihan, pengosongan yang berlebihan, dan panas berlebih, serta melindungi baterai dari kerusakan.
- Kabel Sambungan Baterai: Memilih kabel yang tepat itu penting. Kabel harus menangani beban arus maksimum baterai. Biasanya, kabel yang lebih tebal direkomendasikan untuk menghindari panas berlebih akibat arus berlebih.
- Konektor: Ini digunakan untuk menghubungkan baterai ke bagian lain dari skuter listrik, seperti pengontrol dan motor. Konektor umum termasuk XT60, Anderson Powerpole, dan lainnya.
- Pita Listrik dan Pita Isolasi: Ini digunakan untuk memastikan semua titik sambungan diisolasi dengan benar, mencegah korsleting atau sengatan listrik.
- Sekering dan Komponen Perlindungan Arus: Sekering memberikan perlindungan terhadap arus berlebih, memastikan keamanan seluruh sistem.
Setelah Anda menyiapkan semua bahan ini, Anda dapat memulai prosesnya. Langkah selanjutnya adalah memahami cara menghubungkan komponen-komponen ini dengan benar.
Memilih Spesifikasi Baterai yang Tepat
Memilih baterai yang tepat adalah kunci untuk memastikan kinerja dan keamanan skuter listrik Anda. Saat memilih baterai 24V, ada beberapa faktor penting yang perlu dipertimbangkan: jenis baterai, kapasitas, laju pengosongan, dan Sistem Manajemen Baterai (BMS) yang sesuai.
1. Jenis Baterai: Jenis baterai yang paling umum adalah lithium dan timbal-asam. Baterai litium memiliki keunggulan dalam hal bobot, kepadatan kapasitas, dan masa pakai, sehingga lebih cocok untuk skuter listrik modern. Sebaliknya, baterai timbal-asam lebih terjangkau tetapi cenderung lebih berat dan umurnya lebih pendek.
2. Kapasitas Baterai (Ah): Kapasitas baterai menentukan seberapa besar daya yang dapat dihasilkannya, dan semakin besar kapasitasnya, semakin jauh jangkauan skuternya. Biasanya, baterai dengan kapasitas antara 5Ah dan 10Ah cukup untuk sebagian besar skuter listrik, mampu menempuh jarak 20 hingga 50 kilometer. Anda dapat memilih kapasitas baterai yang tepat berdasarkan kebutuhan spesifik Anda. Jika Anda sering berkendara jarak jauh, disarankan menggunakan baterai berkapasitas lebih tinggi.
3. Tingkat Pengosongan (peringkat C): Tingkat pengosongan baterai mengacu pada berapa banyak arus yang dapat ditangani baterai untuk periode yang berkelanjutan, biasanya dinyatakan sebagai "C." Misalnya, baterai dengan rating 10C dapat menghasilkan arus 10 kali lipat dari kapasitasnya. Tingkat pengosongan yang tinggi penting untuk memastikan penyaluran daya yang stabil, terutama saat akselerasi dan berkendara di tanjakan, tanpa menyebabkan penurunan tegangan atau panas berlebih.
4. Sistem Manajemen Baterai (BMS): Peran BMS tidak hanya mencegah pengisian daya berlebih dan pengosongan daya berlebih, namun juga memantau status masing-masing sel, mencegah ketidakseimbangan dalam unit baterai. Untuk sistem 24V, konfigurasi biasanya melibatkan paket 10S (10 seri) atau 12S (12 seri), yang menentukan rentang tegangan dan persyaratan BMS yang sesuai. Pastikan memilih BMS yang kompatibel dengan spesifikasi baterai.
Dengan memahami spesifikasi baterai ini, Anda dapat memilih baterai 24V yang paling sesuai dengan kebutuhan skuter listrik Anda.

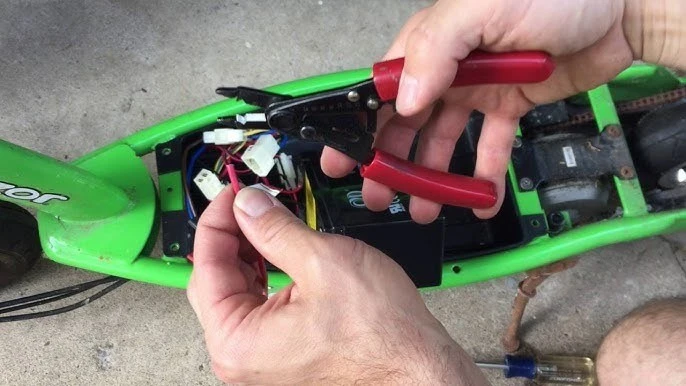

Prinsip Pengkabelan Baterai
Memahami prinsip di balik pemasangan kabel baterai sangat penting untuk memastikan sistem baterai pada skuter listrik Anda berjalan dengan lancar dan aman. Pengkabelan sistem baterai 24V terutama melibatkan menghubungkan baterai ke pengontrol skuter, motor, dan pengisi daya. Mari kita uraikan cara kerja setiap koneksi dan langkah-langkah yang terlibat.
- Koneksi Positif dan Negatif: Pertama, Anda perlu memastikan Anda menghubungkan terminal positif dan negatif baterai dengan benar. Terminal positif biasanya ditandai dengan warna "+" atau merah, sedangkan terminal negatif ditandai dengan warna "-" atau hitam. Saat menyambungkan baterai, pastikan terminal positif terhubung ke masukan positif pada skuter, dan terminal negatif ke masukan negatif. Jika Anda membalikkan polaritasnya, skuter mungkin gagal untuk dihidupkan, atau lebih buruk lagi, baterai atau pengontrolnya bisa rusak.
- Koneksi Baterai dan Pengontrol: Baterai terhubung ke pengontrol skuter, yang mengatur voltase bateraitage dan mengontrol output daya motor. Saat menyambungkan, pastikan sambungan antara baterai dan pengontrol aman dan terisolasi dengan baik untuk menghindari kontak yang buruk atau korsleting. Banyak pengontrol skuter memiliki port input baterai khusus, jadi ikuti saja petunjuk pengkabelan di panduan pengguna untuk menghubungkannya dengan benar.
- Sambungan Baterai dan Motor: Baterai juga perlu dihubungkan ke motor skuter. Baterai menyediakan tenaga, sedangkan motor menggerakkan roda. Koneksi ini biasanya dikelola melalui pengontrol, karena pengontrol menyesuaikan daya yang disuplai dari baterai untuk mengontrol kecepatan dan torsi motor.
- Pengkabelan Sistem Manajemen Baterai (BMS): BMS adalah inti dari sistem manajemen baterai, yang bertanggung jawab untuk memantau kesehatan baterai dan memastikan baterai tidak mengisi daya secara berlebihan atau menguras daya secara berlebihan. Pengkabelan BMS biasanya melibatkan beberapa terminal input dan output yang memantau tegangan masing-masing sel baterai. Saat memasang kabel, pastikan setiap kabel pemantauan tersambung dengan benar ke BMS untuk pengelolaan yang akurat.
Langkah-Langkah Pemasangan Baterai
Memasang baterai adalah bagian penting dari proses pengkabelan, karena pemasangan yang benar menjamin stabilitas dan umur panjang sistem baterai. Berikut adalah langkah-langkah umum untuk memasang baterai 24V:
Pilih Lokasi Baterai yang Tepat: Pertama, Anda perlu menemukan lokasi yang cocok untuk memasang baterai. Baterai harus dipasang dengan aman pada posisi yang tidak akan bergeser atau bergetar selama berkendara. Sebagian besar skuter listrik memiliki ruang khusus untuk pemasangan baterai, biasanya terletak di bawah dek atau alas kaki.
Amankan Baterai: Setelah Anda menemukan tempat yang tepat, kencangkan baterai ke rangka skuter. Anda dapat menggunakan braket baterai, sekrup, atau selotip untuk menahan baterai di tempatnya. Pastikan baterai terpasang erat untuk menghindari gerakan apa pun yang dapat menyebabkan kerusakan atau ketidakstabilan.
Hubungkan Baterai ke Pengontrol dan Motor: Seperti disebutkan sebelumnya, sambungkan terminal positif dan negatif baterai ke input yang sesuai pada pengontrol dan motor. Jika BMS sudah terpasang, pastikan kabelnya juga tersambung dengan benar ke baterai, pengontrol, dan motor.

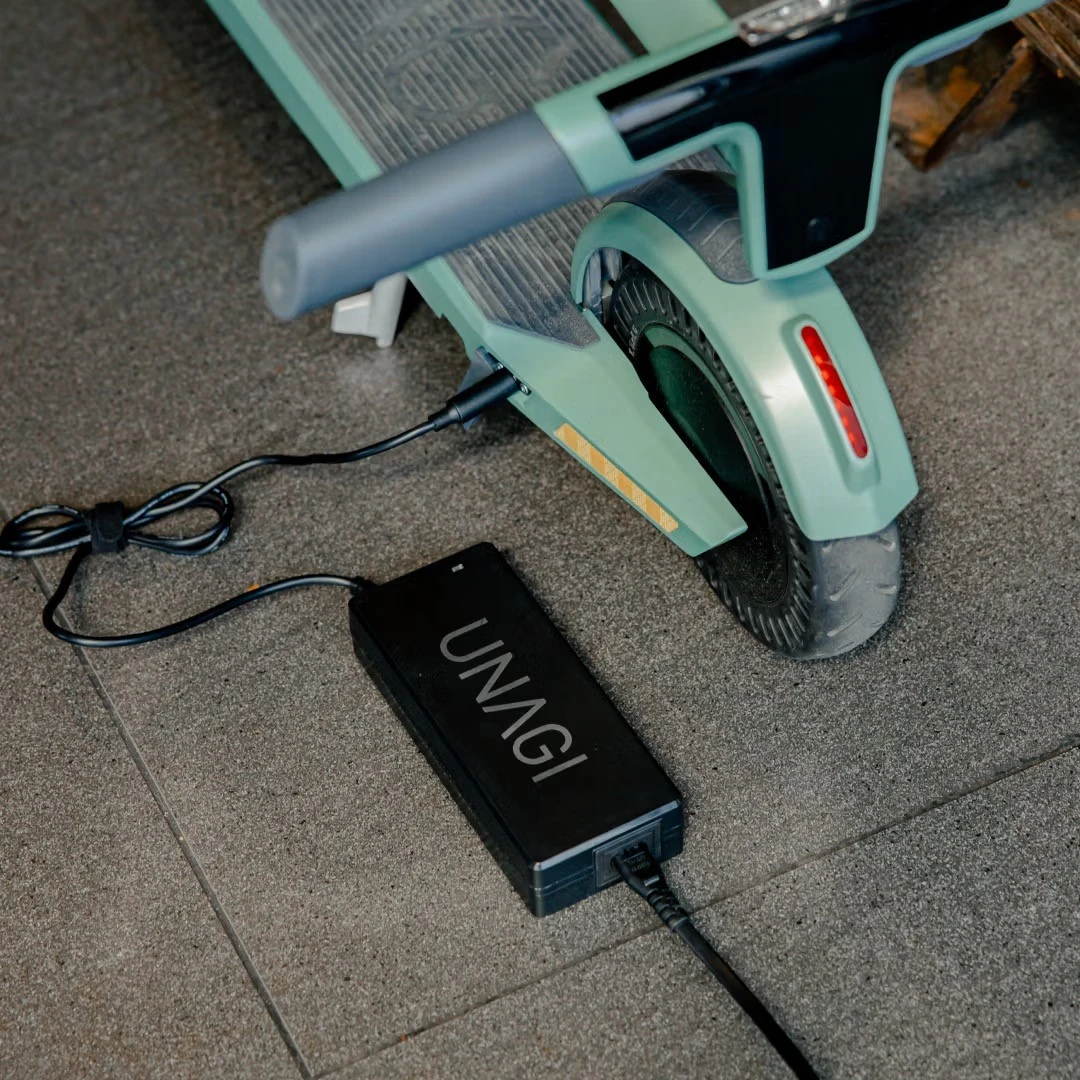

Hubungkan Port Pengisi Daya: Skuter listrik biasanya memiliki port pengisian daya yang terhubung ke pengisi daya untuk mengisi ulang baterai. Saat memasang baterai, pastikan port pengisian daya terhubung dengan benar agar mudah diisi ulang di kemudian hari.
Periksa Sambungan: Setelah pemasangan, periksa semua sambungan dengan cermat untuk memastikan sambungan aman dan tidak ada kabel yang terbuka. Pastikan semua sambungan diisolasi dengan baik untuk mencegah korsleting atau masalah listrik lainnya.
Tindakan Keamanan
Keselamatan harus selalu menjadi prioritas utama saat bekerja dengan baterai. Mengambil tindakan pencegahan keselamatan yang diperlukan selama pemasangan dan pemasangan kabel memastikan sistem baterai Anda tetap aman dan efisien. Berikut beberapa langkah keamanan penting:
Mencegah Hubungan Pendek: Selalu pastikan terminal positif dan negatif baterai tidak bersentuhan dengan benda logam apa pun selama pemasangan kabel. Gunakan pita isolasi, pipa penyusut panas, dan bahan pelindung lainnya untuk menutupi kabel dan titik sambungan yang terbuka, sehingga mencegah korsleting.
Gunakan Sekering dan Perlindungan Arus: Sangat penting untuk memasang sekering dan perangkat perlindungan arus di sistem baterai Anda. Sekering membantu melindungi terhadap arus lebih dengan memutus rangkaian jika arus melebihi batas aman. Pilih sekring dengan nilai arus yang sesuai berdasarkan kapasitas baterai dan kebutuhan pengontrol.
Hindari Pengisian Berlebihan dan Pengosongan Berlebihan: Pengisian daya berlebihan dan pengosongan berlebihan adalah dua penyebab utama kerusakan baterai, terutama pada baterai litium. Pastikan Sistem Manajemen Baterai (BMS) terpasang dan berfungsi dengan benar, karena akan memantau voltase baterai dan mencegah pengisian daya berlebih atau pengosongan berlebih, sehingga membantu memperpanjang masa pakai baterai.
Pemantauan Baterai Secara Teratur: Setelah pemasangan, periksa voltase, suhu, dan kondisi fisik baterai secara rutin. Perhatikan tanda-tanda pembengkakan, kebocoran, atau kerusakan, terutama setelah penggunaan jangka panjang. Jika Anda melihat adanya kelainan, segera atasi dengan mengganti atau memperbaiki baterai.
Jauhkan Baterai dari Air dan Suhu Tinggi: Hindari baterai terkena air, terutama di lingkungan hujan atau lembap. Pastikan baterai terlindungi dengan baik dari masuknya air. Selain itu, hindari baterai terkena suhu tinggi, karena dapat menyebabkan panas berlebih, kebakaran, atau ledakan.
Dengan mengikuti tindakan pencegahan keselamatan ini, Anda dapat memastikan sistem baterai skuter listrik Anda beroperasi secara efisien dan aman untuk waktu yang lama.
Debugging dan Pengujian
Setelah pemasangan baterai dan pengkabelan selesai, langkah selanjutnya adalah melakukan debugging dan pengujian untuk memastikan sistem berfungsi dengan baik dan semua koneksi sudah benar. Berikut adalah langkah-langkah untuk debugging dan pengujian:
Periksa Tegangan Baterai: Gunakan multimeter digital (DMM) untuk mengukur tegangan baterai dan memastikannya berada dalam kisaran yang tepat. Untuk sistem baterai 24V, tegangannya harus mendekati 24 volt saat terisi penuh. Jika voltase jauh lebih rendah dari 24V, baterai mungkin tidak terisi penuh, atau mungkin ada masalah dengan kabel.
Periksa Pengontrol dan Sambungan Motor: Nyalakan skuter listrik dan periksa apakah voltase antara baterai dan pengontrol stabil. Pastikan motor berjalan lancar. Jika motor tidak dapat hidup atau mengeluarkan suara yang tidak biasa, mungkin daya baterai tidak mencukupi, sambungan kabel buruk, atau masalah pengaturan pengontrol.
Pengujian Fungsional: Menguji berbagai fungsi skuter, seperti akselerasi, pengereman, dan kemudi. Periksa apakah baterai dapat memberi daya secara konsisten pada skuter dan apakah semua komponen (motor, pengontrol, dll.) bekerja sama dengan baik. Jika skuter mengalami penurunan daya saat akselerasi atau tampak kekurangan daya, periksa kapasitas baterai, pengaturan pengontrol, atau sambungan kabel.
Periksa Port Pengisian Daya: Pastikan pengisi daya terhubung dengan benar ke baterai dan mulai mengisi daya. Periksa lampu indikator pengisi daya untuk memastikan tidak ada masalah dengan proses pengisian daya. Jika pengisi daya tidak berfungsi, mungkin ada masalah pada port baterai atau pengisi daya itu sendiri.
Pemeriksaan Suhu: Setelah digunakan dalam waktu lama, periksa suhu baterai, pengontrol, dan motor. Jika ada komponen yang terlalu panas, hal ini dapat mengindikasikan adanya arus berlebih, masalah kabel, atau pembuangan panas yang tidak memadai. Pastikan semua bagian beroperasi dalam kisaran suhu normalnya.
Masalah Umum dan Solusinya
Selama penggunaan, mungkin ada beberapa masalah umum pada sistem baterai skuter listrik. Berikut ini beberapa permasalahan tersebut dan solusinya:
Skuter Listrik Tidak Mau Mulai:
Penyebab: Hal ini mungkin disebabkan oleh daya baterai yang tidak mencukupi, masalah kabel, atau kegagalan fungsi pengontrol.
Solusi: Pertama, periksa daya baterai untuk memastikan sudah penuh. Jika baterai baik-baik saja, periksa apakah sambungan antara baterai dan pengontrol aman. Terakhir, verifikasi apakah pengontrol berfungsi dengan baik.
Baterai Tidak Mengisi:
Penyebab: Kemungkinan penyebabnya mencakup kegagalan fungsi pengisi daya, koneksi yang buruk pada port pengisian daya, atau masalah dengan Sistem Manajemen Baterai (BMS).
Solusi: Periksa apakah pengisi daya dan port pengisian daya berfungsi dengan benar. Jika lampu indikator pengisi daya tidak menyala, coba pengisi daya lain. Jika pengisi daya berfungsi, periksa BMS untuk memastikan pengisi daya tidak menghalangi pengisian daya baterai.
Baterai Terlalu Panas:
Penyebab: Hal ini mungkin terjadi karena pengosongan daya yang berlebihan, penuaan baterai, atau masalah saat pengisian daya.
Solusi: Periksa apakah baterai sudah habis dayanya secara berlebihan dan hindari menggunakannya saat daya baterai terlalu lemah. Periksa kesehatan baterai secara teratur dan pastikan tidak terlalu panas saat mengisi daya. Jika baterai sudah tua, pertimbangkan untuk menggantinya.
Skuter Listrik Kurang Tenaga Saat Akselerasi:
Penyebab: Daya baterai yang tidak mencukupi, penuaan baterai, atau pengaturan pengontrol mungkin menjadi penyebabnya.
Solusi: Periksa daya baterai untuk memastikan sudah penuh. Jika baterai baik-baik saja, periksa pengaturan pengontrol untuk memastikan tidak ada batasan daya atau kegagalan fungsi.
Masalah Tampilan Baterai:
Penyebab: Mungkin terdapat masalah pada Sistem Manajemen Baterai (BMS), sehingga menyebabkan pembacaan status baterai tidak akurat.
Solusi: Periksa kabel BMS untuk memastikannya terhubung dengan benar dan pantau setiap sel dengan benar. Jika masalah masih terjadi, kalibrasi ulang BMS atau ganti.
Pemeliharaan dan Perawatan
Perawatan dan perawatan rutin sangat penting untuk memperpanjang masa pakai baterai dan memastikan skuter listrik beroperasi dengan baik. Berikut adalah beberapa tip pemeliharaan dan perawatan yang penting:
Periksa Tegangan dan Kesehatan Baterai Secara Teratur: Gunakan multimeter digital untuk memeriksa tegangan baterai secara berkala dan memastikannya dalam kondisi baik. Hindari membiarkan baterai benar-benar habis sebelum diisi ulang, karena baterai litium akan bekerja paling baik bila dayanya antara 20%-80%. Cegah pengosongan daya yang dalam untuk memperpanjang masa pakai baterai.
Bersihkan Port Sambungan Baterai: Bersihkan port sambungan baterai secara berkala untuk memastikan tidak ada debu atau penumpukan korosi. Debu atau korosi dapat menyebabkan kontak yang buruk, sehingga mempengaruhi kinerja pengisian dan pengosongan baterai.
Jaga Baterai Tetap Kering: Hindari baterai terkena air atau lembab, terutama saat digunakan dalam kondisi basah. Pastikan tempat baterai tahan air dan mencegah masuknya air.
Periksa Sistem Manajemen Baterai (BMS) Secara Teratur: BMS adalah inti dari sistem baterai. Periksa status baterai secara berkala untuk memastikan baterai berfungsi dengan baik dan memantau kesehatan baterai. Jika BMS tidak berfungsi, segera perbaiki atau ganti.
Penyimpanan Baterai yang Benar: Jika Anda berencana menyimpan skuter untuk waktu yang lama, simpan baterai di tempat yang kering dan sejuk. Suhu penyimpanan idealnya antara 5 derajat dan 20 derajat, hindari lingkungan bersuhu tinggi atau rendah yang dapat menurunkan kinerja baterai.
Hindari Penggunaan Suhu Tinggi dalam Waktu Lama: Menggunakan skuter di lingkungan bersuhu tinggi dapat mempercepat penuaan baterai. Usahakan untuk tidak mengendarai skuter dalam waktu lama di cuaca panas, terutama saat musim panas, untuk mencegah panas berlebih dan kerusakan pada baterai.
Dengan mengikuti praktik pemeliharaan dan perawatan rutin ini, Anda dapat memperpanjang umur baterai dan memastikan skuter listrik Anda tetap dalam kondisi prima, mencegah kerusakan yang tidak perlu dan penurunan kinerja.
Kesimpulan
Memasang kabel dan memelihara sistem baterai 24V untuk skuter listrik Anda mungkin tampak seperti tugas yang menakutkan, tetapi dengan pengetahuan yang benar dan perhatian terhadap detail, ini bisa menjadi proses yang mudah. Mulai dari memahami prinsip pengkabelan hingga memastikan pemasangan yang benar dan pengujian yang ketat, setiap langkah memainkan peran penting dalam memastikan skuter Anda berjalan dengan lancar dan efisien. Ingatlah bahwa perawatan baterai yang tepat sama pentingnya dengan pemasangan; pemeriksaan rutin, penyimpanan yang tepat, dan pemecahan masalah tepat waktu dapat memperpanjang umur baterai Anda dan menjaga skuter listrik Anda tetap dalam kondisi prima.
Baik Anda seorang penggemar berpengalaman atau baru mengenal dunia skuter listrik, mengikuti panduan ini akan membantu Anda mendapatkan pengaturan baterai yang andal dan tahan lama.
Temukan pemasok baterai berkualitas tinggi

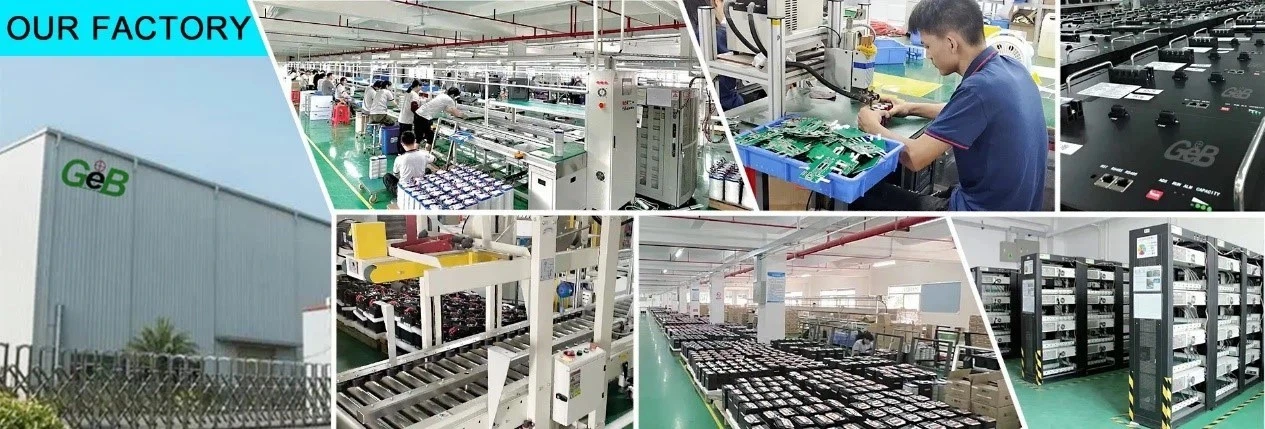

Di GEB, kami telah menjadi yang terdepan dalam industri baterai lithium sejak tahun 2009, dan kami bangga diakui sebagai pemimpin dalam menyediakan baterai berkinerja tinggi untukbaterai skuter listrik, aki e-bike, aki sepeda motor, dan lainnya.
